Postupy krok za krokom pre organizátorov — od založenia podujatia až po vyzbieranie čipov po pretekoch.
Prehľadáva názvy kapitol aj celý obsah krokov.
Kapitola 4 z 10 · potiahnutím prejdete na ďalšiu
Kapitola 04
Spôsoby zaznamenávania
Appka pozná štyri spôsoby, ako zaznamenať prejazd — zvoľ si ten, ktorý sedí veľkosti a tempu tvojich pretekov.

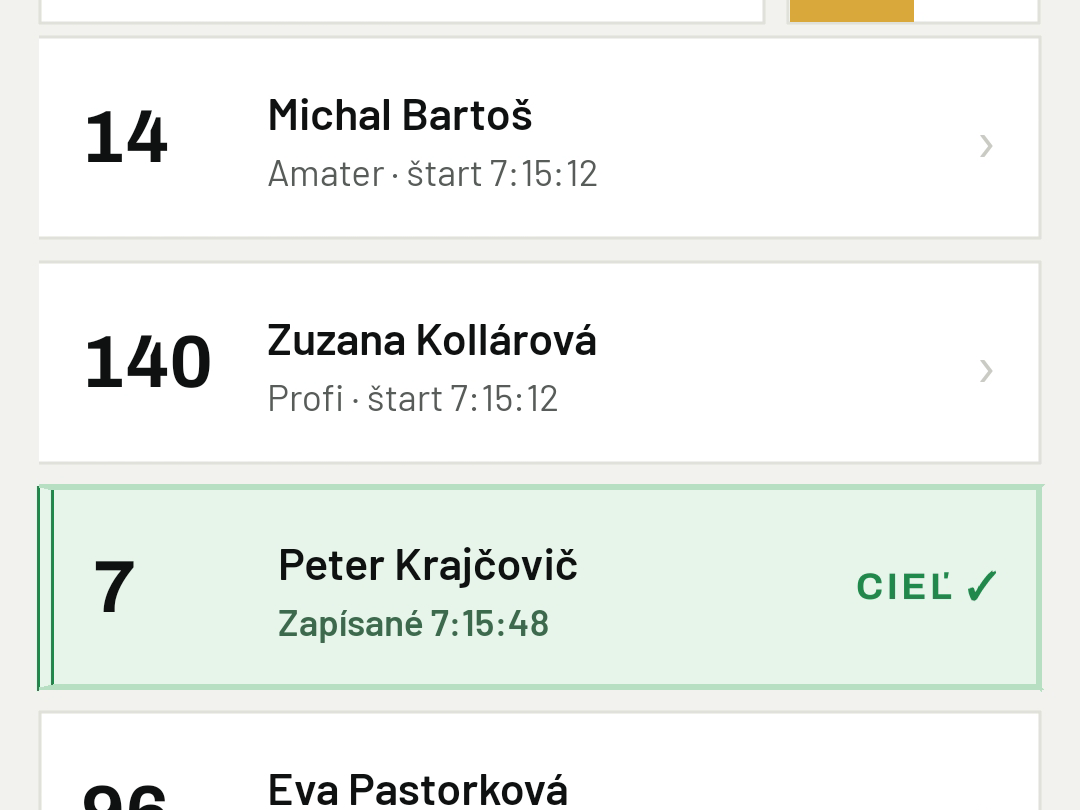

01Ťukni na meno pretekára
V zozname pretekárov ťukni na jeho riadok — appka zapíše aktuálny čas okamžite, bez potvrdzovacieho dialógu. Prepínačom vpravo hore si zoznam môžeš zobraziť aj ako mriežku dlaždíc so štartovacími číslami namiesto mien — hodí sa, keď majú pretekári čísla dobre viditeľné na sebe, lebo v mobile poskytuje lepší prehľad než zoznam mien.

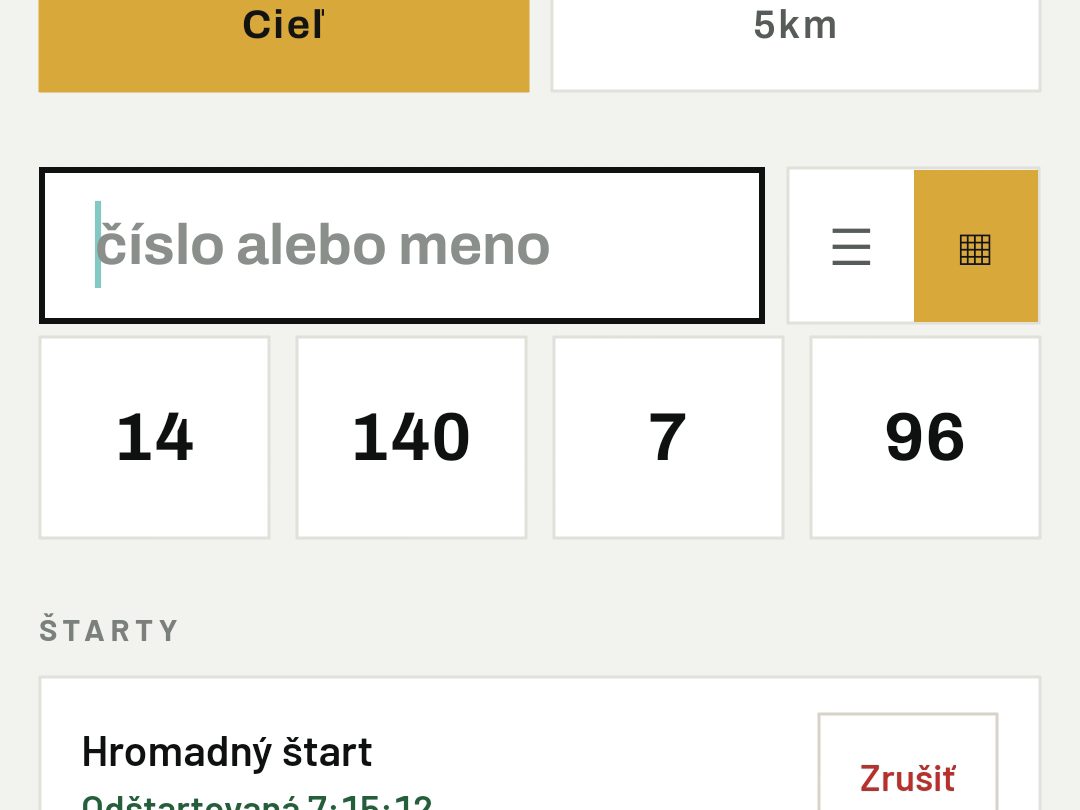

02Vyhľadaj pretekára
Ak je zoznam dlhý, vyhľadaj podľa štartovacieho čísla alebo mena vo vyhľadávacom poli nad zoznamom.

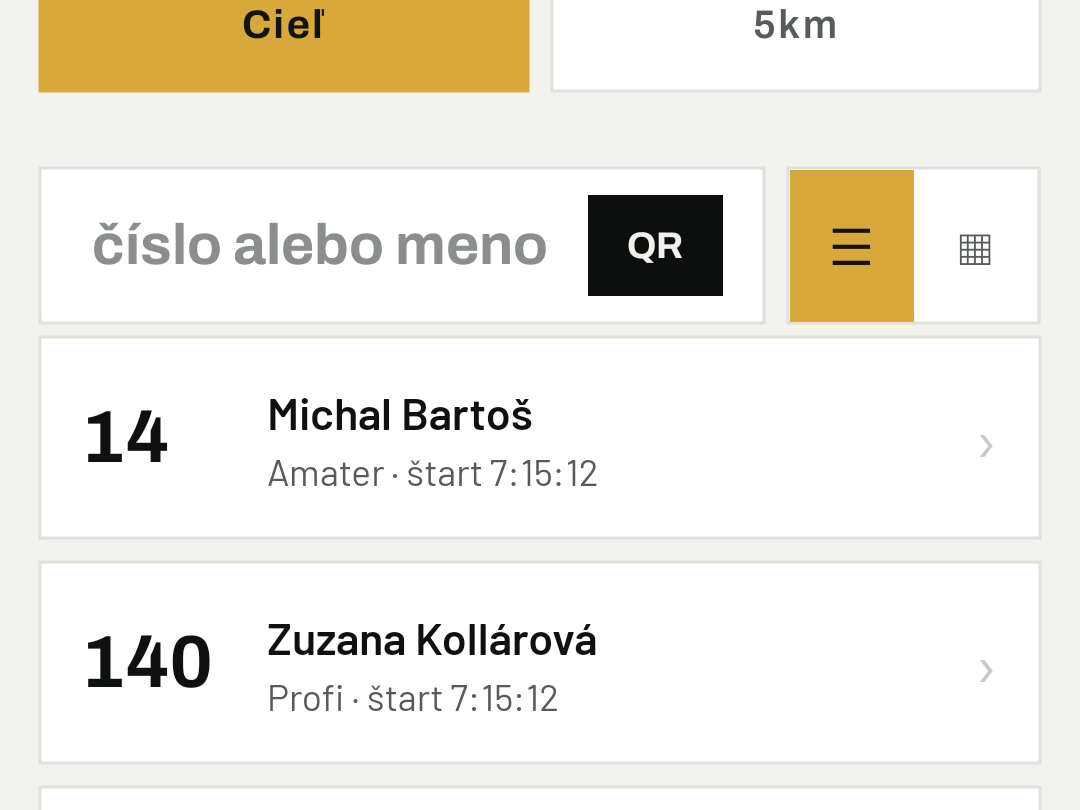

03Naskenuj QR kód
Fotoaparátom telefónu naskenuj QR kód pretekára — appka zapíše čas automaticky, hneď ako kód rozpozná.

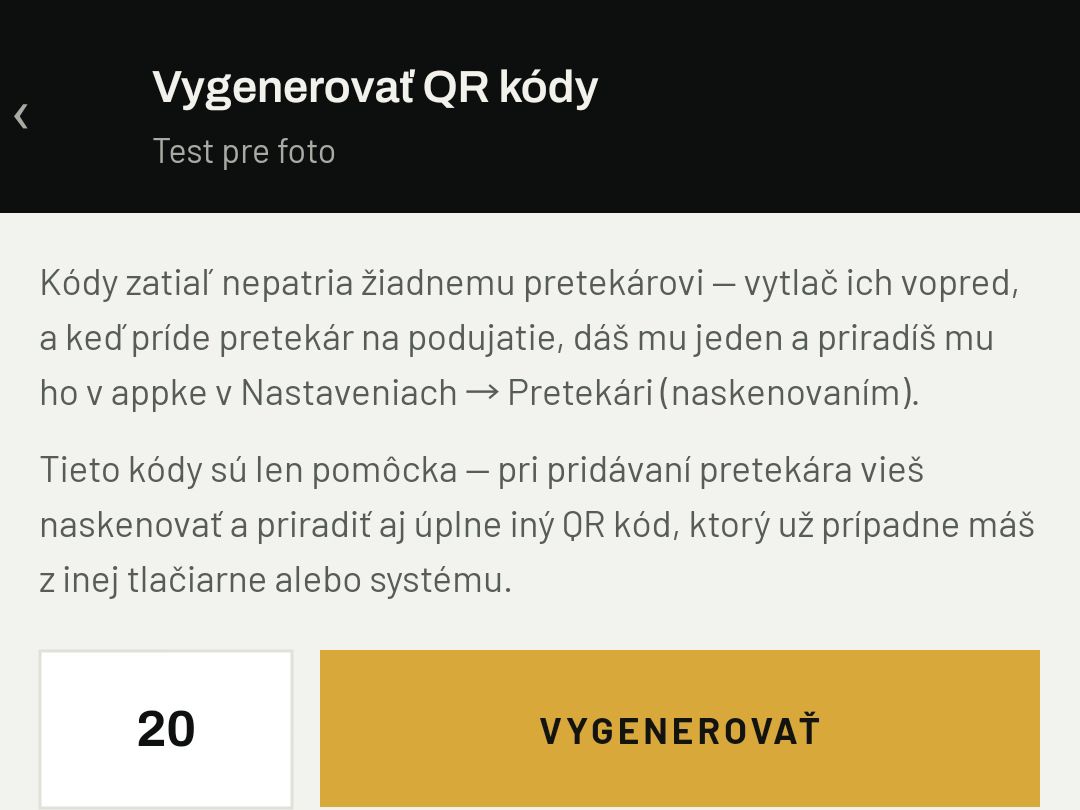

04Vytlač QR kódy vopred
Appka ich vygeneruje v Nastaveniach podujatia — nemusíš nič riešiť na mieste, stačí ich mať pripravené pri štarte.

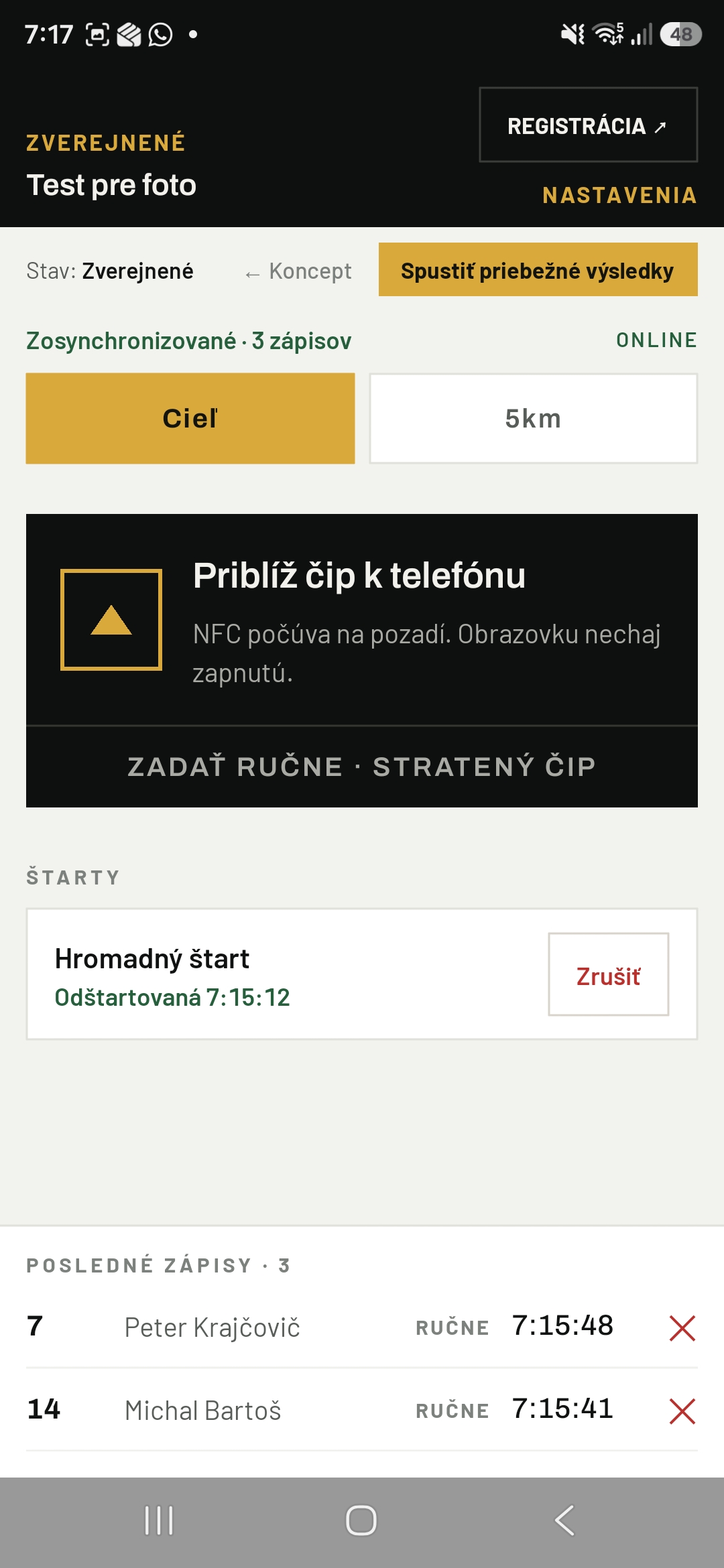

05Pretekár priloží čip k telefónu
Appka počúva na pozadí — nemusíš nič ťukať, len prilož telefón k čipu na zápästí alebo štartovnom čísle. Appka prečíta akýkoľvek štandardný NFC čip na frekvencii 13,56 MHz — rovnakej, akú používajú napríklad bezkontaktné platobné karty — bez ohľadu na to, či ide o náramok, nálepku, kartičku alebo tag všitý do štartového čísla. Rozhoduje len to, či ide o funkčný NFC čip so svojím unikátnym kódom, nie jeho tvar ani výrobca.

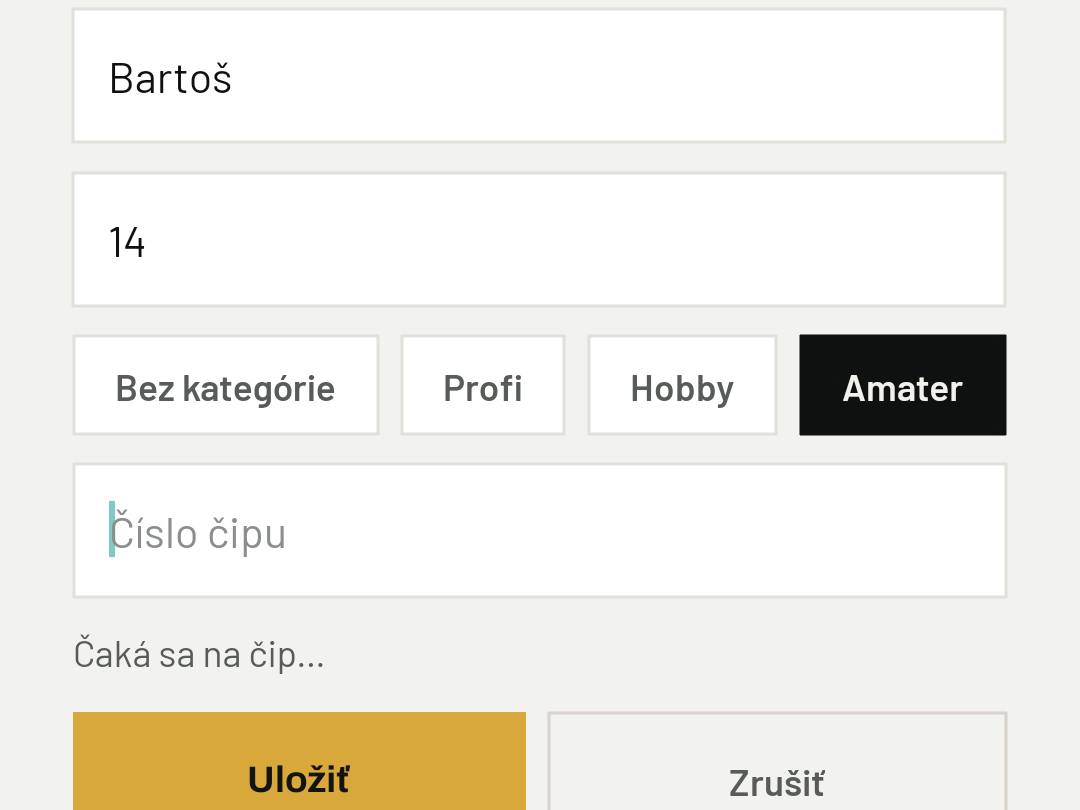

06Priraď čip pretekárovi vopred
V Nastaveniach podujatia → Pretekári — ideálne priamo pri odovzdávaní štartovného čísla.

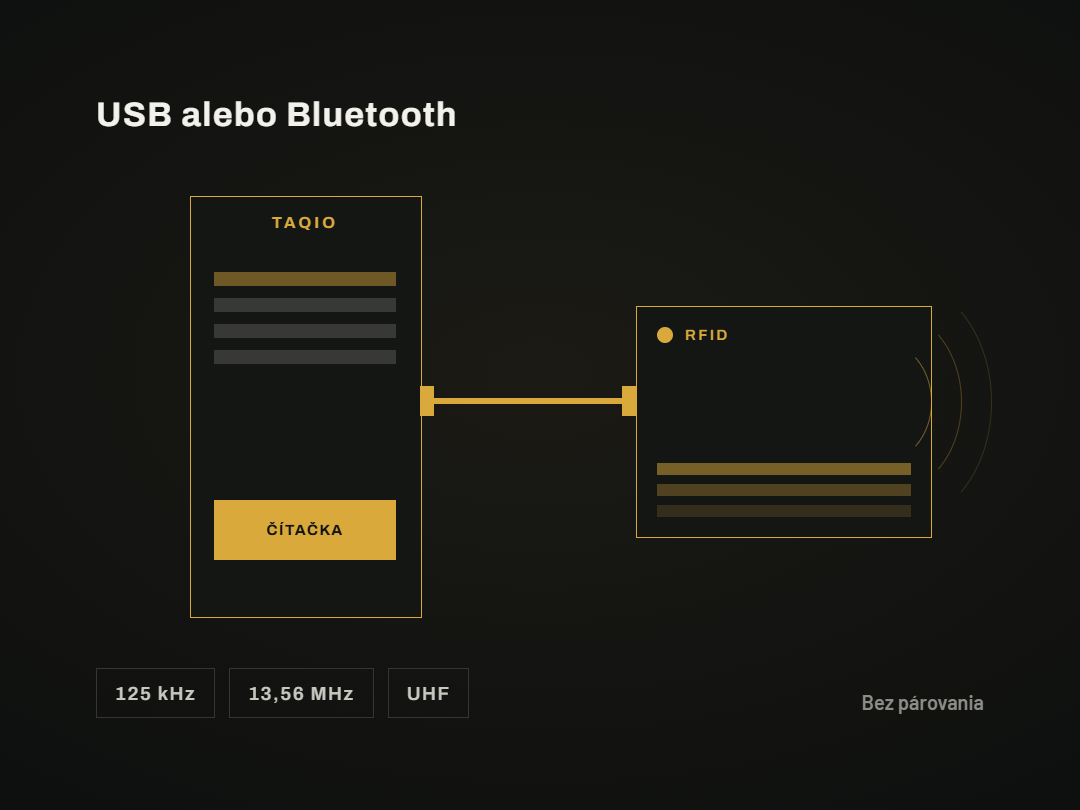

07Pripoj RFID čítačku
Appka prijíma dáta priamo z čítačky bez zložitého párovania — funguje s bežnými Bluetooth aj USB čítačkami. Nezáleží na type ani frekvencii čítačky: funguje s 125 kHz čítačkami na priloženie čipu, s 13,56 MHz čítačkami (rovnaká frekvencia ako pri NFC) aj s diaľkovými UHF čítačkami, ktoré čip zachytia z väčšej vzdialenosti bez priloženia.

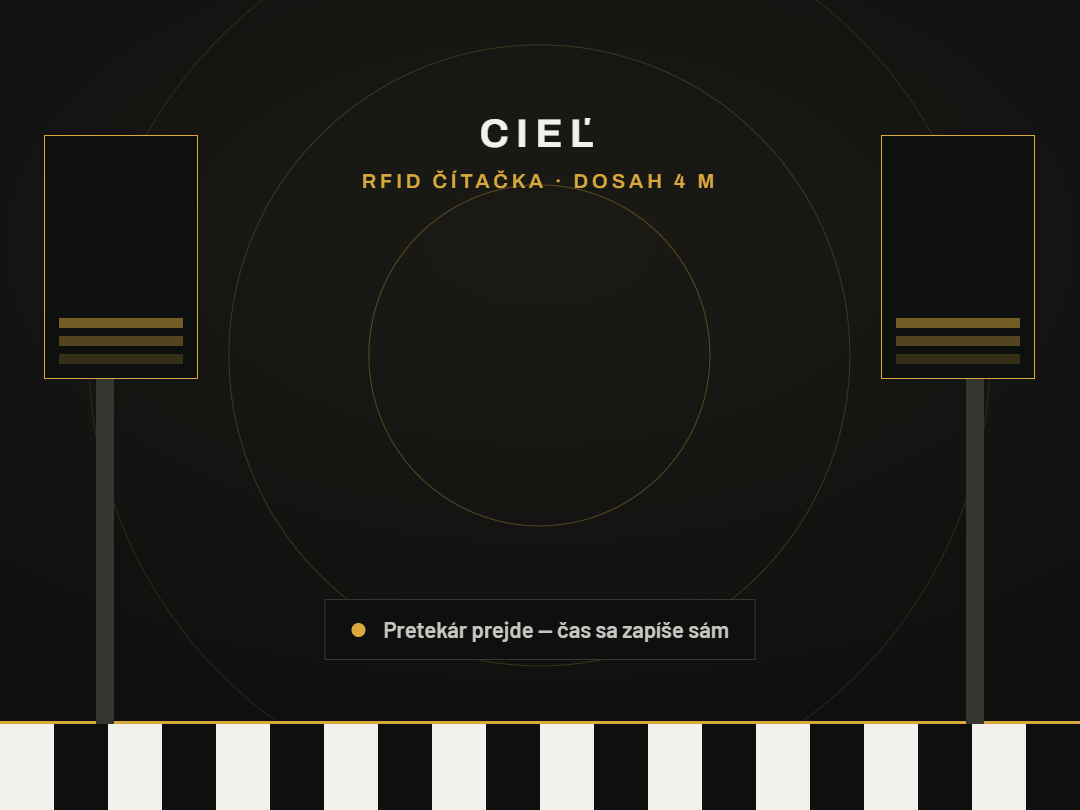

08Čítačka zachytí prejazd na diaľku
Vhodné pre hustý dobeh, kde by sa pri NFC museli pretekári radiť do frontu na priloženie k telefónu. Čítačky na 125 kHz a 13,56 MHz treba mať čip stále priložený rovnako ako pri NFC, no vďaka výkonnejšej anténe reagujú spoľahlivejšie než telefón. UHF čítačka ide ešte ďalej — prejazd zachytí na diaľku, bez toho, aby sa pretekár čohokoľvek dotýkal.
Ak čip stratí funkčnosť alebo sa stratí, appka umožňuje aj pri NFC/RFID podujatí zapísať jeho čas ručne — pozri Meranie na cieli.
09USB čítačka rovno k telefónu (TAQIO UHF reader)
Podporovanú USB UHF čítačku (Yanzeo SR691) zapojíš káblom USB-OTG priamo do telefónu — bez počítača a bez párovania. V čítačke musí byť raz nastavený režim výstupu "USB HID" (vo výrobcovom programe RFIDDemo). Appka čítačku sama nájde, vyžiada si povolenie USB a na obrazovke merania ukáže "TAQIO UHF reader: pripojená". Čipy potom zachytáva na pozadí — nemusíš nič ťukať.
10Sila signálu a výkon antény
Ťukni na riadok "TAQIO UHF reader" na obrazovke merania. Uvidíš živý zoznam čítaní so silou signálu (pruhy 1 až 5) — hodí sa na nájdenie správneho miesta pre anténu aj čipy; čip "na hrane" má málo pruhov. Výkon antény nastavíš tlačidlami − a + alebo predvoľbami (20, 24, 26, 30 dBm) a potvrdíš tlačidlom "Nastaviť výkon". Vyšší výkon znamená dlhší dosah, ale aj väčšiu zónu čítania, takže sa čip môže prečítať skôr pred anténou a posunúť čas prejazdu.
Nad 26 dBm môže vyžarovanie presiahnuť limit v EÚ — dodržiavaj predpisy krajiny, v ktorej meriaš. Viac o výbere čipov a pásmach nájdeš v magazíne v článku o RFID meraní.
